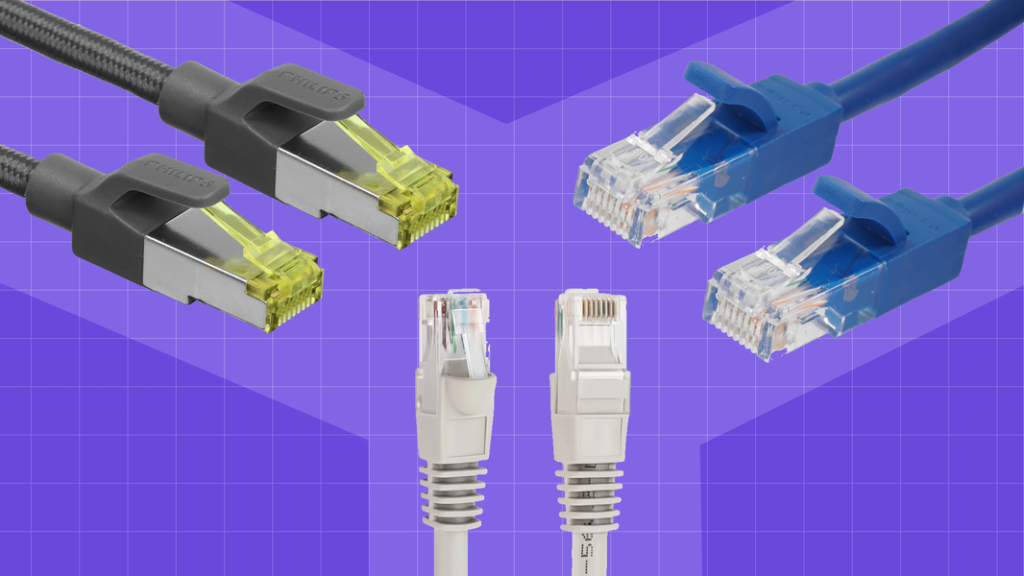

Патч-корды: что это такое, какие бывают и как не ошибиться с выбором
Патч-корд — один из тех компонентов сетевой инфраструктуры, на который почти никогда не обращают внимания до тех пор, пока что-то не идёт не так. Купили самый дешёвый, воткнули, забыли. А потом удивляются, почему скорость не та, соединение нестабильное или сеть вообще не поднимается. Разбираемся, что такое патч-корд, чем они отличаются друг от друга и как выбрать правильный под конкретную задачу.
Что такое патч-корд и где он используется
Патч-корд — это готовый отрезок кабеля с обжатыми разъёмами на обоих концах. Используется для подключения сетевого оборудования: компьютер к коммутатору, коммутатор к маршрутизатору, серверы в стойке между собой, порты патч-панели к активному оборудованию.
В отличие от горизонтальной кабельной проводки, которая прокладывается стационарно и рассчитана на десятилетия, патч-корды — это гибкая часть инфраструктуры. Их меняют, переключают, добавляют по мере необходимости. Именно поэтому гибкость кабеля, качество разъёмов и соответствие стандарту здесь особенно важны.
Категории кабеля: от Cat5e до Cat8
Категория кабеля определяет его пропускную способность и максимальную рабочую частоту. Это первое, на что нужно смотреть при выборе.
Cat5e — самый распространённый стандарт для офисных и домашних сетей. Поддерживает Gigabit Ethernet (1 Гбит/с) на длине до 100 метров. Для большинства задач этого достаточно, и стоит такой кабель недорого.
Cat6 — следующий шаг. Поддерживает 10 Гбит/с на длине до 55 метров и 1 Гбит/с до 100 метров. Внутри кабеля есть разделитель между парами, что снижает перекрёстные помехи. Хороший выбор для новых инсталляций, особенно если в перспективе планируется 10G оборудование.
Cat6A — расширенная версия Cat6, поддерживает 10 Гбит/с до 100 метров. Кабель толще и жёстче, что усложняет прокладку, но для серверных и высоконагруженных сред это оправданный выбор.
Cat7 и Cat8 — для специализированных применений. Cat7 используется в основном в европейских инсталляциях, Cat8 ориентирован на центры обработки данных и поддерживает 25-40 Гбит/с на коротких дистанциях до 30 метров.
| Категория | Макс. скорость | Макс. длина | Типичное применение |
|---|---|---|---|
| Cat5e | 1 Гбит/с | 100 м | Дом, офис |
| Cat6 | 10 Гбит/с | 55 м | Офис, серверная |
| Cat6A | 10 Гбит/с | 100 м | Серверная, ЦОД |
| Cat7 | 10 Гбит/с | 100 м | Специализированные инсталляции |
| Cat8 | 25-40 Гбит/с | 30 м | ЦОД, высокопроизводительные сети |
Экранирование: UTP, FTP, STP — в чём разница
Второй ключевой параметр — наличие и тип экранирования. Он влияет на помехоустойчивость кабеля.
UTP (Unshielded Twisted Pair) — неэкранированная витая пара. Самый распространённый и дешёвый вариант. Подходит для большинства офисных и домашних применений, где нет сильных электромагнитных помех.
FTP (Foiled Twisted Pair) — общий фольгированный экран поверх всех пар. Обеспечивает защиту от внешних электромагнитных помех. Актуален в промышленных помещениях, рядом с силовой проводкой или другими источниками помех.
STP (Shielded Twisted Pair) — каждая пара имеет собственный экран плюс общий. Максимальная защита, используется в критичных средах. Требует заземления экрана, иначе он сам становится источником помех.
S/FTP — комбинация: каждая пара в фольге плюс общая оплётка. Используется в кабелях Cat7 и Cat8.
Для домашней сети и обычного офиса достаточно UTP. Для производственных помещений, серверных рядом с силовым оборудованием или инсталляций с длинными горизонтальными пробежками — стоит смотреть на FTP или STP.

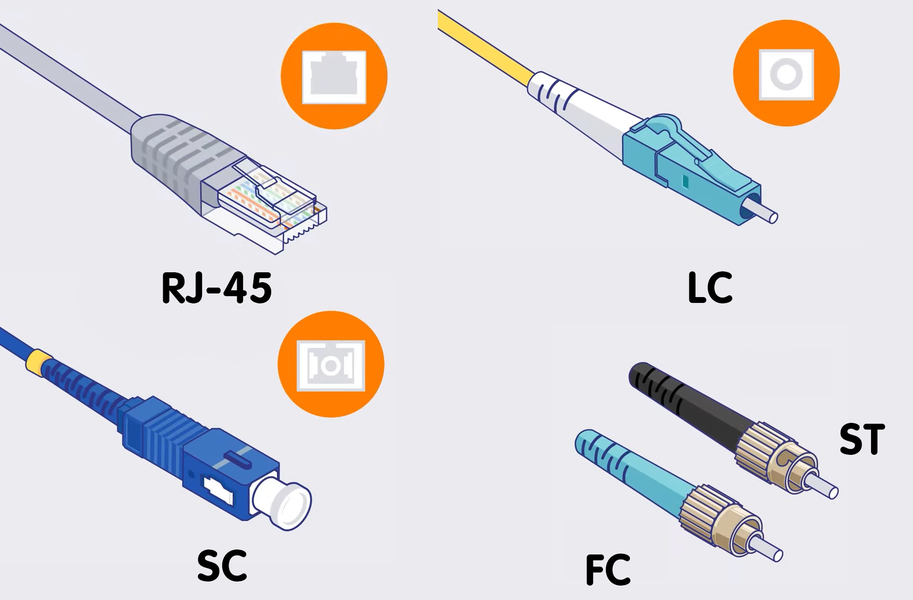

Типы разъёмов
Большинство патч-кордов для медных сетей оснащены разъёмами RJ-45 — восьмиконтактный стандартный разъём, который все видели на сетевых картах и коммутаторах.
Важный нюанс — защёлка разъёма. Это маленький пластиковый зубец, который фиксирует вилку в гнезде. Именно он чаще всего ломается при неаккуратном обращении. Если защёлка сломана — разъём болтается в гнезде, контакт нестабильный, соединение периодически пропадает. Хорошие патч-корды оснащены разъёмами с защитными колпачками или усиленными защёлками, которые переносят многократные подключения без деградации.
Для оптических патч-кордов разъёмов существенно больше: LC, SC, ST, FC, MTP/MPO. LC сегодня наиболее распространён в SFP-трансиверах и современном оборудовании. SC — крупнее, чаще встречается в старых инсталляциях и абонентском оборудовании. Тип разъёма зависит от того, что стоит на оборудовании — нужно сверяться с документацией.
Длина патч-корда: меньше — лучше
Кажется, что взять кабель с запасом — правильно. На практике лишняя длина создаёт петли, которые мешают нормальной укладке в патч-панели и шкафу, затрудняют обслуживание и увеличивают сигнальные потери, хотя и незначительно.
Стандартные длины патч-кордов — 0,5 м, 1 м, 1,5 м, 2 м, 3 м, 5 м. Для подключения в пределах стойки или патч-панели обычно достаточно 0,5-1 м. Для подключения рабочего места к настенной розетке — 1-3 м. Длиннее 5 метров патч-корды используются редко: для длинных пробежек лучше использовать стационарную кабельную проводку.
Для аккуратной серверной важно иметь патч-корды правильной длины под каждый порт — это сильно влияет на читаемость инфраструктуры и удобство обслуживания. Кабельные сборки и пигтейлы для таких задач удобно смотреть по ссылке — там собран ассортимент под разные длины и стандарты.
Цвет патч-корда: не только эстетика
Цветовая маркировка патч-кордов — практический инструмент управления кабельной инфраструктурой. Когда в патч-панели сотня портов, разобраться что куда подключено без цветового кодирования — задача нетривиальная.
Общепринятой универсальной схемы не существует, каждая организация вырабатывает свою. Но типичный подход выглядит примерно так: синий — рабочие станции, серый — серверы, жёлтый — магистральные соединения между коммутаторами, красный — управление и out-of-band доступ, зелёный — IP-телефония.
Если инфраструктура небольшая и вы один — можно не заморачиваться. Если за сетью следят несколько человек или вы строите инфраструктуру, которую кто-то будет поддерживать после вас — цветовое кодирование сэкономит много времени и нервов.
Медь или оптика: когда нужен оптический патч-корд
Медные патч-корды — стандарт для рабочих мест и большинства серверных применений. Оптические патч-корды нужны там, где используются оптические трансиверы: SFP, SFP+, QSFP.
Оптика незаменима для длинных магистралей (от 100 метров и выше), для соединений между зданиями, для высокоскоростных линков между коммутаторами ядра и агрегации. Оптический патч-корд намного тоньше медного, нечувствителен к электромагнитным помехам, но требует аккуратного обращения: оптическое волокно хрупкое и не любит перегибов с малым радиусом.
При работе с оптикой важно держать торцы коннекторов чистыми. Пыль и загрязнения на торце разъёма — основная причина потерь сигнала и деградации соединения. Специальные очистители для оптических разъёмов — не опциональный аксессуар, а обязательный инструмент.
На что обращать внимание при покупке
Несколько практических критериев, которые помогут не купить откровенно плохой кабель.
Соответствие заявленной категории. На кабеле и упаковке должна быть чёткая маркировка категории. Если написано просто «Ethernet кабель» без указания Cat5e/Cat6 — это тревожный сигнал.
Качество разъёмов. Хорошие разъёмы не болтаются, защёлка фиксирует уверенно, контакты не окисленные. Дешёвые разъёмы могут выглядеть нормально, но деградировать после нескольких подключений.
Производитель. Рынок кабельной продукции наполнен noname-изделиями, которые не соответствуют заявленным характеристикам. Бренды с репутацией — AMP, CommScope, Panduit, Hyperline — дороже, но характеристики реальные.
Соответствие задаче. Не нужно брать Cat6A для домашней сети, если там нет 10G оборудования. Но и экономить на Cat5e для новой серверной инсталляции, если в перспективе там будет 10G, — тоже не лучшее решение.
Итог
Патч-корд — это не просто кусок провода с разъёмами. Правильно подобранный по категории, экранированию, длине и типу разъёма кабель обеспечивает стабильную работу сети на заявленных скоростях. Неправильный — создаёт проблемы, которые потом долго и неприятно диагностируются.
Для домашней сети и небольшого офиса Cat5e UTP — спокойный выбор на любой случай. Для серверной и высокопроизводительных инсталляций — Cat6 или Cat6A, экранирование по необходимости, качественные разъёмы. Оптика — когда нужна дальность или скорость выше гигабита на медной паре.
