Как выбрать кабель и не ошибиться: разбираемся в маркировке, сечении и типах

Кабель — это не самая интересная часть электроснабжения, но это одна из самых важных. От выбора кабеля зависит:

Безопасность. Неправильный кабель может перегреться и вызвать пожар.
Эффективность. Тонкий кабель будет терять энергию на сопротивлении, счета за электричество будут выше.
Надёжность. Качественный кабель прослужит десятки лет. Дешёвый может выйти из строя через год.
Правовая сторона. Если произойдёт авария из-за неправильного кабеля, на вас может быть подана претензия.

Вот почему нельзя просто взять первый попавшийся кабель. Нужно понимать, что вы покупаете.

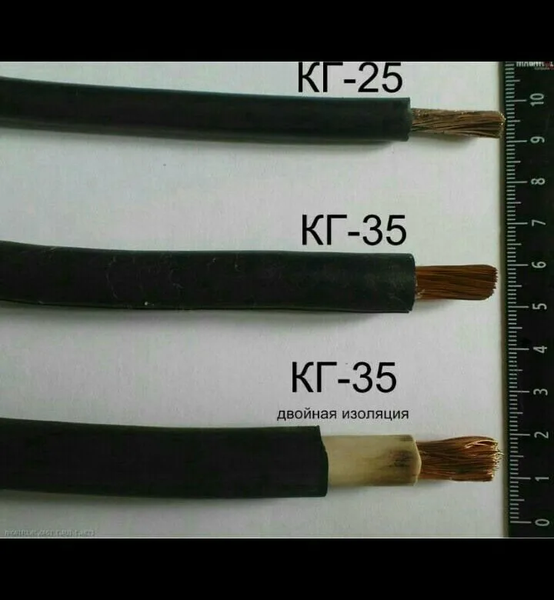

Как читать маркировку кабеля

На каждом кабеле есть маркировка. Это буквы и цифры, которые расскажут вам всё, что нужно знать.

Возьмём пример маркировки: ВВГнг-LS 3х2.5

Давайте разберём каждую часть:

ВВГ — это тип кабеля. Расшифровывается так:

В — виниловая изоляция
В — виниловый шланг (оболочка)
Г — голый медный провод (без изоляции)

Есть и другие варианты:

КГ — кабель гибкий (для подвижных соединений)
АВБШв — броня из стальной ленты
ПВС — провод в виниловой изоляции (для мобильных установок)

нг — это дополнение, означает «не поддерживает горение» (не горючий). Это важно для безопасности.

LS — означает «низкое дымовыделение» (Low Smoke). При пожаре такой кабель выделяет мало дыма и токсичных газов.

3х2.5 — это самая важная часть:

3 — количество жил (проводников) в кабеле
2.5 — сечение каждой жилы в квадратных миллиметрах

Как читать маркировку кабеля

Сечение проводника: таблицы и расчёты

Сечение — это площадь поперечного сечения провода. Измеряется в квадратных миллиметрах (мм²).

От сечения зависит, сколько тока может выдержать кабель без перегрева. Если вы используете кабель меньшего сечения, чем нужно, он будет нагреваться, изоляция плавиться, может произойти короткое замыкание.

Вот примерная таблица соответствия сечения и допустимого тока для медного кабеля:

Сечение (мм²)	Допустимый ток (А)	Мощность (кВт) при 220В
1.5	19	4.1
2.5	27	5.9
4	38	8.4
6	50	11
10	80	17.6
16	120	26.4
25	175	38.5

Как выбрать нужное сечение:

Посчитайте, сколько мощности будет потребляться. Сумма мощностей всех приборов, которые будут подключены одновременно.

Например, в спальне:

Светильник: 100 Вт
Обогреватель: 2000 Вт (когда включен)
Телевизор: 100 Вт
Кондиционер: 1500 Вт (когда включен)

Одновременно обычно работают светильник + телевизор + что-то ещё. Максимум 1500-2000 Вт. Из таблицы видно, что сечение 2.5 мм² подходит (5.9 кВт). Если вы добавите обогреватель и кондиционер одновременно, нужно будет сечение 6 мм² или больше.

Важно: для розеток в доме минимум 2.5 мм², для осветительных линий можно 1.5 мм², для мощных приборов (электроплита, водонагреватель) нужно 6 мм² и больше.

Типы кабелей и их назначение

ВВГ и ВВГнг — самый распространённый кабель для внутридомовой электросети. Им прокладывают проводку в стенах, по полу, под полом. Не переносной.

КГ и КГХЛ — гибкий кабель для мобильных установок. Можно сгибать без повреждений. Используется для удлинителей, переносных светильников.

ПВС — провод в виниловой изоляции. Мягкий, гибкий. Для удлинителей, кухонных приборов.

АВБШв — бронированный кабель с броней из стальной ленты. Защищает от механических повреждений. Используется там, где кабель может быть раздавлен или повреждён.

АВВГ — кабель с броней. Прочнее обычного ВВГ.

СИП — самонесущий изолированный провод. Для воздушных линий (от столба к дому).

ПУВ — провод с усиленной изоляцией. Для кабель-каналов и труб.

Если вы купили кабель неправильного типа, проблемы обнаружатся после установки. Например, если положили гибкий ПВС в стену, он быстро изотрётся от абразива в стене и произойдёт замыкание.

Изоляция и защита: на что смотреть

Материал изоляции:

Виниловая (ПВХ) — самая частая. Дешевая, но менее огнестойкая.
Резиновая — более гибкая, лучше переносит низкие температуры, дороже.
Фторопластовая — очень огнестойкая, дорогая. Для объектов с высокими требованиями к безопасности.

Оболочка кабеля:

Это внешняя защита кабеля. Она защищает от механических повреждений, ультрафиолета, влаги.

Виниловая оболочка — стандартная для дома
Резиновая оболочка — более прочная
Броня (стальная лента или проволока) — максимальная защита

Маркировки безопасности:

нг (не горючий) — кабель не поддерживает горение
LS (Low Smoke) — низкое дымовыделение
FRLS — огнестойкий и низкодымный одновременно

Если вы кладёте кабель где-то, где требуется высокая безопасность (больница, школа, общественное здание), ищите маркировку нг-LS или FRLS.

Практический опыт: ошибки при покупке кабелей

За годы работы с электроснабжением я видел много ошибок при выборе кабелей. Вот самые частые:

Ошибка 1: Путаница с сечением

Человек приходит в магазин и говорит: «Дайте мне кабель 2.5». Продавец не уточняет, что имеется в виду. Привозят кабель 2.5 мм², а нужно было 6 мм². Потом кабель перегревается.

Всегда уточняйте: 2.5 квадрата или 25 квадратов? Не полагайтесь на интуицию продавца.

Ошибка 2: Покупка дешёвого кабеля неизвестного производителя

Кабель вроде нормальный, но когда открываете упаковку, видно, что жилы не медные, а посеребрённый алюминий. Или сечение совсем не соответствует маркировке. Измеряли микрометром — маркировка говорит 2.5, а на самом деле 1.5 мм².

Это опасно. Такой кабель может вызвать пожар.

Ошибка 3: Неправильный тип кабеля для задачи

Кладут ПВС (мягкий провод) в стену вместо ВВГ. Через полгода провод изотрётся, произойдёт замыкание.

Или наоборот, кладут жёсткий ВВГ в кабель-канал, который постоянно перегибается. Изоляция трескается.

Ошибка 4: Игнорирование требований безопасности

Кладут обычный ВВГ в жилом доме вместо ВВГнг. Если произойдёт пожар, обычный кабель будет гореть и выделять токсичный дым.

Это не только опасно, но и может привести к проблемам с инспекцией и страховкой.

Ошибка 5: Покупка «на глаз» без проверки

Сказали вам, что кабель медный, а на деле это алюминий с тонким слоем меди. Сечение не соответствует. Изоляция тонкая.

Всегда проверяйте то, что вы покупаете. Попросите разрезать конец кабеля и посмотреть на жилу.

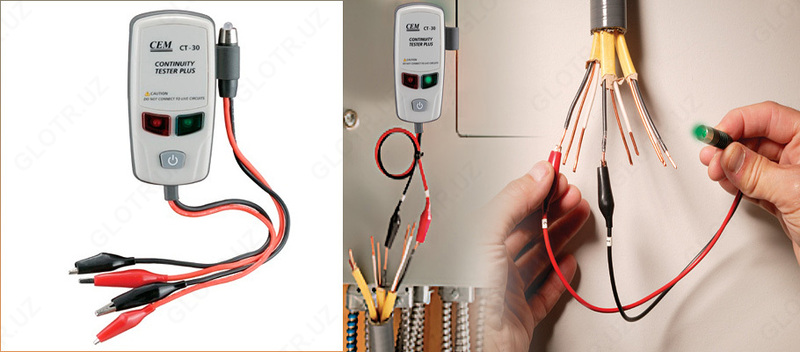

Как проверить качество кабеля перед использованием

Когда вы получили кабель, не сразу его используйте. Проверьте:

Проверка 1: Визуальная

Посмотрите на кабель. Изоляция должна быть гладкая, без трещин, вздутий, потёмнений. Если вы видите пузыри или тёмные пятна, это брак.

Проверка 2: Физическая

Попробуйте согнуть кабель. Он должен гнуться легко, без хруста. Если хрустит, значит изоляция старая или низкого качества.

Проверка 3: Сечение жилы

Разрезать небольшой кусочек кабеля и посмотреть на жилу. Она должна быть красного цвета (медь), а не белого или серого (алюминий или посеребрённый провод). Жила должна быть плотной, без трещин.

Проверка 4: Маркировка

Маркировка должна быть отчётливой, чёткой, ровной. Если буквы размытые или неровные, это подделка.

Проверка 5: Вес

Качественный кабель тяжелее дешёвого (при одинаковом сечении). Это потому что в нём больше меди и качественнее изоляция.

Где купить кабель и на что обращать внимание

Когда вы выбираете, где купить кабель, обращайте внимание на:

Репутация поставщика:

Работающие компании заботятся о качестве. Если у компании плохие отзывы о качестве кабеля, не покупайте у них.

Сертификаты:

Качественный кабель имеет сертификаты качества. Попросите их показать.

Гарантия:

Если компания гарантирует качество на протяжении определённого срока, это хороший знак.

Прозрачность:

Хороший поставщик предоставляет полную информацию о кабеле: характеристики, маркировка, страна производства.

При покупке кабеля в больших объёмах (например, для строительства дома) имеет смысл обратиться к специализированным поставщикам. Например, компании вроде https://мос-кабель.рф/kg.html предоставляют полную комплектацию кабелей и проводов, сертифицированные товары и консультации.

Вопросы, которые нужно задать перед покупкой:

Какой производитель? (ГОСТ или импортный?)
Какое сечение реальное? (Они могут замерить микрометром)
Есть ли сертификаты качества?
Какие гарантии на качество?
Есть ли техническая поддержка?

Как правильно хранить кабель

Если вы купили кабель, но будете использовать позже, храните его правильно:

Температура: от -20 до +25 градусов. Не на морозе и не на жаре.
Влажность: сухое место. Влага может повредить изоляцию.
Свет: тень, не на солнце. Ультрафиолет разрушает виниловую изоляцию.
Механические повреждения: не складывайте кабель в узлы. Слегка согните и положите катушку или коробку.
Контакт с агрессивными веществами: не рядом с маслом, бензином, щелочью.

Если вы будете хранить кабель правильно, он сохранит свои свойства годы.
